自動化視覺檢測設備軟件目前在各行業中的應用已經是屢見不鮮，具有智能化、自動化等獨特功能優點，有效提升企業生產效率，減少人工成本，為企業贏得市場競爭力。
一個完整的設備視覺軟件通常由光學軟件（燈源、鏡頭、工業鏡頭）、圖像采集單元、圖像處理單元、執行機構及人機界面等模塊構成，全部功能模塊相輔相成，缺一不可。
下面瑞智光電科技筆者就為大家詳細整理介紹一下：

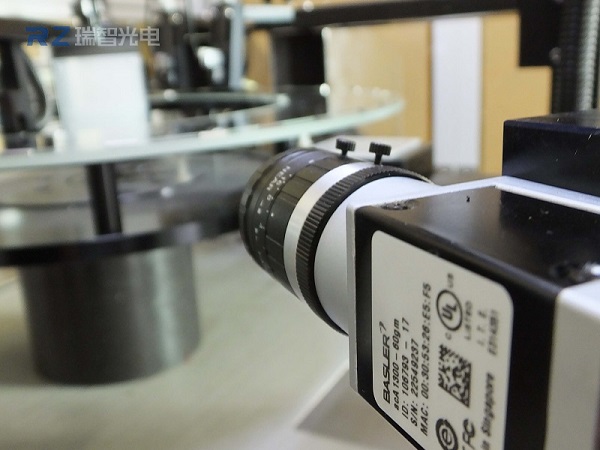

一、工業相機
工業相機在設備視覺軟件中是必不能少的，它就像人眼一樣，用來捕獲圖像。相機按其感光器的不同，可分為：CCD相機；CMOS相機。CCD相機的成本較高，但成像品質、成像通透性、色彩的豐富性等較CMOS相機出色許多。CCD相機按其使用的CCD感光元件可分為線陣式和面陣式兩大類。線陣相機，是呈“線”狀的，對圖像的信息內容只能以行為單位進行處理，分辨率高，速度快，主要應用于工業、醫療、科研等領域中，相配套的設備視覺軟件上。面陣式相機則一次可以獲得整幅圖像的信息內容，價錢相對便宜。
二、鏡頭
鏡頭是設備視覺軟件中的重要組件，其功能是光學成像。鏡頭的基本參數有焦距、景深（DOF，DepthofField）、分辨率、工作距離、視場（FOV，F(xiàn)ieldofView）等。
1、景深，是指鏡頭能夠獲得最合適圖像時，被攝物體離此最合適焦點前后的距離范圍。
2、視場，表示鏡頭所能觀測到的較大范圍，通常以角度表示，通常說來，視場越大，觀測范圍越大。
3、工作距離，是指鏡頭到被攝物體的距離，工作距離越長，成本越高。在設計設備視覺軟件時，要選擇參數與用戶要求相匹配的鏡頭。
三、燈源（照明）
照明是影響設備視覺軟件輸入的重要要素，燈源軟件的設計極為重要，直接關系到輸入數據，即圖像的品質和應用效果。工程師需根據用戶要求和商品特性，首先確定有效的照明條件，選擇相應的照明裝置，才能確保在此光照條件下生成的圖像能突顯出用戶必須的目標信息內容特點。
燈源通常分為可見燈源和不可見光。
1、工業上常用的可見燈源有LED、鹵素?zé)簟晒鉄舻龋徊荒芤姛粼粗饕獮榻t外光、紫外光、X射線等。LED燈源是目前運用最多的設備視覺燈源，它具有效率高、壽命長、防潮抗震、節能環保等特點，是工程師在設計照明軟件時的最合適選擇。
2、不可見燈源主要用來應對一些特定的要求，如管道焊接工藝的檢測，由于不能見光的可穿透性，才能到達檢測點。
四、圖像采集單元
圖像采集單元中最重要的元件是圖像采集卡，它是圖像采集單元與圖像處理單元的接口，用來將采集到的圖像進行數字化，并輸入、存儲到計算機中。圖像處理單元包含大量圖像處理算法。在取得圖像后，用這些算法對數字圖像進行處理，分析計算，并輸出結果。
五、執行機構與人機界面
在完成圖像采集和處理工作之后，必須將圖像處理的結果輸出，并做出與結果相匹配的動作，如剔廢、報警等，并通過人機界面顯示生產信息內容。設備視覺軟件主要就是由之上五大模塊構成，構成一個完整的自行化設備，可用于工況檢測、成品檢測、品質控制等領域，應用十分廣泛。
